產品展示

返回首頁 >>

產品名稱：

吊桶式疏水閥介紹

產品說明：

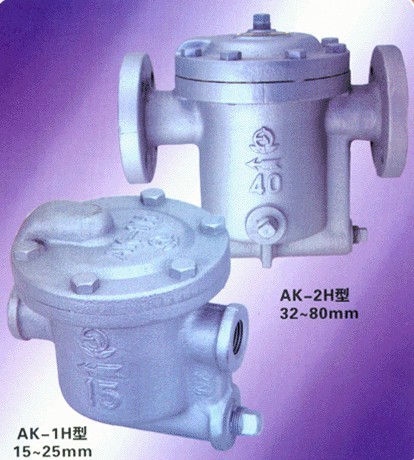

AK-1H 吊桶式疏水閥

AK-2H 吊桶式疏水閥

種類	7kg	10kg
口徑	15-25mm
適用壓力	0.35-7kg	0.35-10kg
適用溫度	220℃以下
閥體耐壓試驗	水壓15kg
接口	JIS絲牙
材質	本閥：鑄鐵　閥體、閥座：不銹鋼

種類	7kg	10kg
口徑	32-50mm　　65-80mm	32-50mm
適用壓力	0.2-7kg	0.2-10kg
適用溫度	220℃以下
接口	10k 法蘭
材質	本閥：鑄鐵　閥體、閥座：不銹鋼
本閥耐壓試驗	水壓：20kg

　構造AK-1H

　零部列表

NO	零部件名稱	材質
1	主體	FC20
2	上蓋	FC20
3	閥體	SUS304
4	閥座	SUS304
5	墊圈	C2680R
6	收集罐	C12219
7	收集罐墜	FC20
8	收集罐勾	C2801P
9	鉚釘	C1100W
10	控制桿	C2801P
11	掛鉤	C2801P
12	密封墊片
13	桿棒	SUS304
14	螺栓	SS41
15	螺母	C3604B
16	監視口	SS41
17	彈簧墊圈	SWRH
18	濾清器	SUS304

■尺寸表 AK-1H　　　　　　　　　　　　　　

(mm)

口徑	D	L1	L2	G	H	重量(KG)
15	1/2	130	76	72.5	68.5	2.7
20	3/4	148	87	88	74	4.4
25	1	184	94	98	81	5.8

■尺寸表 AK-2H　　　　　　　　

(mm)

口徑	L	G	H	重量(KG)
32	280	161	88	21
40	290	161	88	22
50	290	161	88	23
65	480	340	160	87
80	480	340	160	90

　流量表AK-1H

(L/h)

種類

壓力差kg

口徑

0.35

7kg

130

175

205

230

252

270

287

175

260

340

398

444

485

522

555

255

412

548

634

703

767

825

880

10kg

110

130

146

160

173

180

190

205

214

130

175

205

230

252

270

287

305

320

335

175

260

340

398

444

485

522

555

582

608

630

　流量表AK-2H

(m³/h)

種類

壓力差kg

口徑

0.02

0.05

0.1

0.2

0.3

0.4

0.5

0.6

0.7

0.8

0.9

0.2

0.5

7kg

32(1¹/₄")-50(2")

0.50

1.10

1.37

1.70

1.94

2.17

2.38

2.57

2.75

65(2¹/2")-80(3")

1.12

1.60

2.15

2.85

3.40

3.80

4.13

4.43

4.70

10kg

32(1¹/₄")-50(2")

0.50

0.75

0.95

1.20

1.40

1.57

1.74

1.87

2.00

2.12

2.24

2.35

　AK-5 吊桶式疏水閥

種類	0.3Mpa	0.7Mpa	1.0Mppa	1.6Mpa
形式	倒桶式
適用流體	蒸氣
流體溫度	220℃以下
適用壓力范圍	0.1-3k	0.1-7k	0.1-10k	0.1-16k
連接方式	絲牙
材質	本體(FC)鑄鐵閥體閥座不銹鋼不銹鋼
口徑	15-25mm
