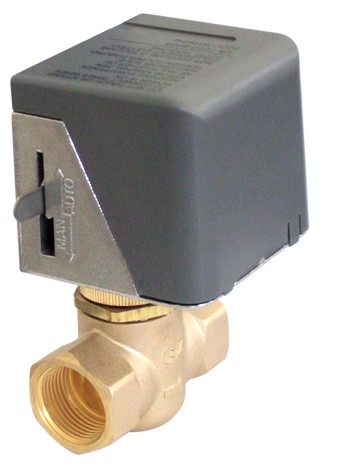

電動兩通閥 CKD1
◆ 產品簡介
CKD1系列開關式電動閥由VA7010系列閥門驅動器和CKD系列銅閥門組成。用于控制冷水或熱水空調系統管道的開啟或關閉，達到控制室溫之目的。驅動器由單向磁滯同步馬達驅動，閥門彈簧復位。閥門不工作時處于常閉狀態，當需要工作時，由溫控器提供一個開啟信號，使電動閥接通交流電源而動作，開啟閥門，冷凍水或熱水進入風機盤管，為房間提供冷氣或暖氣；當室溫達到溫控器設定值時，溫控器令電動閥斷電，復位彈簧使閥門關閉，從而截?cái)噙M(jìn)入風機盤管的水流。通過閥門關閉和開啟，使室溫始終保持在溫控設定的溫度范圍內。CKD1系列電動閥的驅動器與閥門采用螺紋聯接方式，可在閥門安裝之后，再安裝驅動器�，F(xiàn)場裝配，接線靈活、方便。驅動器之平面設計可以貼近墻面安裝，占用空間小。產品可靠耐用，工作噪音低，并能在隱蔽式風機盤管裝置內常出現的高溫高濕環境可靠工作。
◆材質說明
●閥體材料：鍛造黃銅
●閥桿材料：不銹鋼（AISI302）
●密封材料：丁腈橡膠（NBR）
●驅動器底盤：壓鑄鋁合金
●驅動器蓋：阻燃ABS工程塑料
●工作介質：水
●介質溫度：＜94℃
◆VA7010驅動器主要技術參數
|
型號 |
額定電壓 |
功率 |
驅動方式 |
與DF/F-02B閥配合動作時間 |
凈重 |
|
VA7010-220 |
AC220V±10% |
7W |
單向電機驅動閥門彈簧復位 |
全開時間：通電后約10秒
關閉時間：斷電后約5秒 |
0.3kg |
|
VA7010-110 |
AC110V±10% |
|
VA7010-24 |
AC24V±10% |
◆CKD銅閥門主要技術參數
|
型號 |
閥門形式 |
聯接螺紋 |
流量系數 |
關閉壓差 |
工作介質 |
流體溫度 |
環境溫度 |
承壓 |
儲存溫度 |
|
CKD1-215 |
常閉二通 |
G1/2 |
1.5Kv |
0.25MPa |
冷凍/熱水 |
2～94℃ |
0～65℃最大相對濕度為不凝露 |
2.5MPa |
-20～+65℃最大相對濕度為不凝露 |
|
CKD1-315 |
分流三通 |
G1/2 |
1.5Kv |
0.25MPa |
|
CKD1-220 |
常閉二通 |
G3/4 |
2.5Kv |
0.10MPa |
|
CKD1-320 |
分流三通 |
G3/4 |
2.5Kv |
0.10MPa |
|
CKD1-225 |
常閉二通 |
G1 |
4.8Kv |
0.06MPa |
|
CKD1-325 |
分流三通 |
G1 |
4.8Kv |
0.06MPa |
◆外形尺寸
|
型號 |
尺寸 |
凈重kg |
|
A |
B |
|
CKD1-215 |
55 |
113 |
0.60 |
|
CKD1-315 |
55 |
128 |
0.60 |
|
CKD1-220 |
66 |
124 |
0.65 |
|
CKD1-320 |
66 |
137 |
0.65 |
|
CKD1-225 |
90 |
129 |
0.70 |
|
CKD1-325 |
90 |
145 |
0.70 |
◆操作及注意事項
馬達罩殼應防止滴水滲入。當閥裝于水平管道時，安裝位置及平面夾角不超過85°，如圖二所示。當閥門裝在垂直管道上時，馬達罩殼必須防止漏水滲入。
撥動手動操作桿時應緩慢移動，當手動桿沿箭頭指向慢慢移動并按入缺口內卡住，閥門處于常開狀態，每當電流首次通過電動閥門時，手動桿會再設定至自動位置。
◆安裝須知
