靈活可靠的氣動－－手動轉換機構，裝在氣缸蓋上部的氣動－－手動轉換機構，在閘閥開啟和關閉過程的任何位置上，都可十分方便地轉動操作手柄，直接地進行由氣動至手動或由手動至氣動的操作方式的轉換，轉換操作手柄采用定位銷式自鎖設計、手柄定位后，可靠定。當電磁閥及其控制電路或供風系統發生故障時，不需其他輔助工具，即可迅速轉換成手動操作狀態，保證線路正常運行，避免事故發生。同時在新建工程的自控系統未完成之前，本系列閘閥可以可靠地作為手動閘閥使用，動作時 靈活輕快。
關閥時間可以整，安裝在隔板上的緩沖機構，還可以在一定范圍內調整閘閥關閉的時間�！ �
可配用回訊器
本閥可以配用電的或氣的回訊器，用以發送閥門開關狀態信息。因此，使用本閥可以實現遠距離控制，集中控制和自動控制�！�
本閥的氣缸選用無縫鋼管制造，內表面鍍以耐腐性硬鉻，并經拋光處理，具有摩擦力小、不易銹蝕、高硬度、壽命長等優點。
氣缸中的密封圈采用丁晴橡膠。形密封圈，密封性能可靠。維修時更換方便。
|
| 1、閥體性能 |
|
 |
2、氣缸性能 |
|
 |
3、耗氣量（凈化壓縮空氣壓力：O．4MPa(表)） |
|
|
| 注: Z6S41T一10、Z6S41H一16、Z6S41H一25、Z6S41H一40、Z6S41H一64閘閥的氣缸單程耗氣量(以壓縮空氣體積計算) |
| |
| 結構、材料及使用說明 |

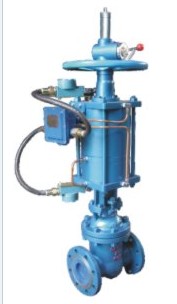

1、本閥主要由閥體、閥蓋、閘板、閥桿、密封圈、雙層氣缸及其活塞、活塞桿、隔板連同緩沖機構、手動機構、氣動—手動轉換裝置和閥蓋填料箱裝置等部分組成。
2、上活塞行至行程上端可頂上上回訊器，使之發訊；下活塞行之行程下端可頂下下回訊器，使之發訊，以作為閘閥開閉信息在中央操作室的模擬儀表盤上進行顯示。
3、手輪上部的外伸指示桿的上升和下降，標志著該閥的閘板是處于提升狀態還是下降狀態。閘閥關閉時，外伸指示桿位于最低位置；反之，閘閥全開時，外伸指示桿位于最高位置。此即為本閥啟閉狀態的現場指示。
4、氣缸蓋上部裝有氣動CC手動轉換裝置。將轉換手柄順時針方向提轉到A氣動@定位孔定位，閘閥處于氣動操作狀態；反之，將轉換手柄逆時針方向提轉到A手動@定于孔處定位，閘閥即可進行手動操作。帶錐齒輪的手柄轉換方向相反。
手動操作閘閥時，手輪旋向和普遍手動閥一樣，即順時針轉為關，逆時針轉為開。帶錐齒輪轉動的相反。
4、主要零件材質(見下表) |
|
 |
| |
| Z6S41H-25雙缸式氣動帶手動楔式閘閥系統控制原理圖 |
|
 |
| |
|
外形及尺寸 |
|
 |
|
|
